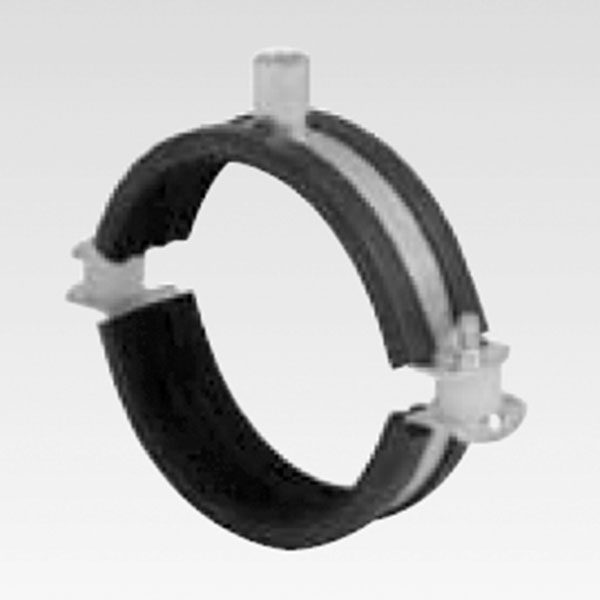

Στηρίγματα με λάστιχο, διαιρούμενα Μ8/Μ10 για πλαστικούς σωλήνες STANDARD P

Περιγραφή

Τα στηρίγματα κατασκευάζονται ειδικά για πλαστικούς σωλήνες. Μαζί με διαστολικά ή ειδικές διατάξεις χρησιμοποιούνται για την αντιμετώπιση των συστολών - διαστολών στις εγκαταστάσεις.

Το λάστιχο έχει εσωτερική επιφάνεια από τσόχα που δεν αφήνει το στήριγμα να “βεντουζάρει” στο σωλήνα. Παράλληλα οι πλαστικές ροδέλες στις βίδες σύσφιξης αποτρέπουν το υπερβολικό σφίξιμο. Έτσι εξασφαλίζεται η απαραίτητη μετατόπιση των σωληνώσεων και η μεταφορά των συστολών - διαστολών στα υπολογισμένα σημεία χωρίς να παραμορφώνεται το δίκτυο.

Υλικό:
Χάλυβας DX51D+Z275 - EN 10327 (< 40mm) + DD11 - EN 10111
EPDM/SBR με τσόχα, SHORE A = 45° ±5°
Θερμοκρασιακή αντοχή: - 40°C +100°C
Ηχοαπόσβεση κατά μέσο όρο: 17 dB(A)

Φινίρισμα: Electro zinc plated - EN ISO 12329 (> 50mm)
Φ16 έως Φ110: Standard
Φ125 έως Φ160: Perfect

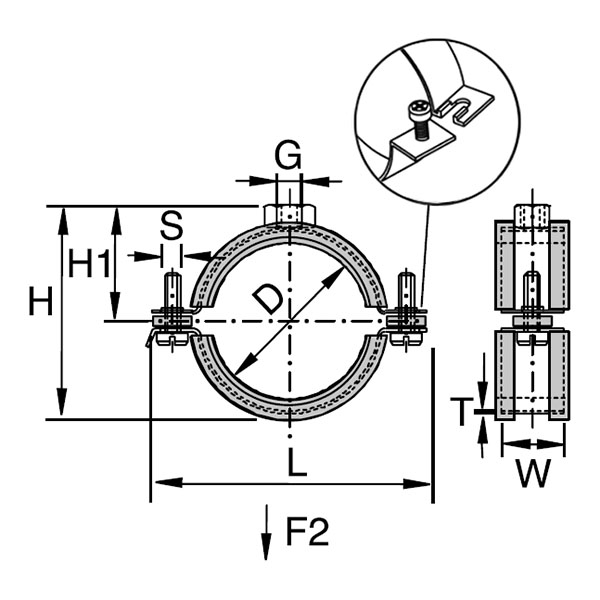

Κωδικός ΣυσκευασίαL(mm)D mmH mmS (mm)H1 (mm)W (mm)T (mm)F2 kN
1330166 100 58 16 36 M5 21 20 1.0 0.600
1330206 100 62 20 40 M5 24 20 1.0 0.600
1330256 100 66 25 46 M5 27 20 1.0 0.600
1330326 100 72 32 53 M5 30 20 1.0 0.600
1330406 100 82 40 60 M5 34 20 1.0 0.600
1330506 50 89 50 67 M5 39 20 1.0 0.600
1330636 50 101 63 83 M5 47 20 1.5 1450
1330786 50 119 75/78 110 M6 63 25 2.5 1900
1330906 50 136 90 124 M6 71 25 2.5 1900
1331106 50 151 110 141 M6 79 25 2.5 1900
1331256 50 165 125 158 M6 87 25 2.5 1900
1331356 50 172 135 163 M6 89 25 2.5 1900
1331606 50 205 160 190 M6 108 25 2.5 1900
